Roig Arena: el caso que demuestra todo el método PANTALLAX

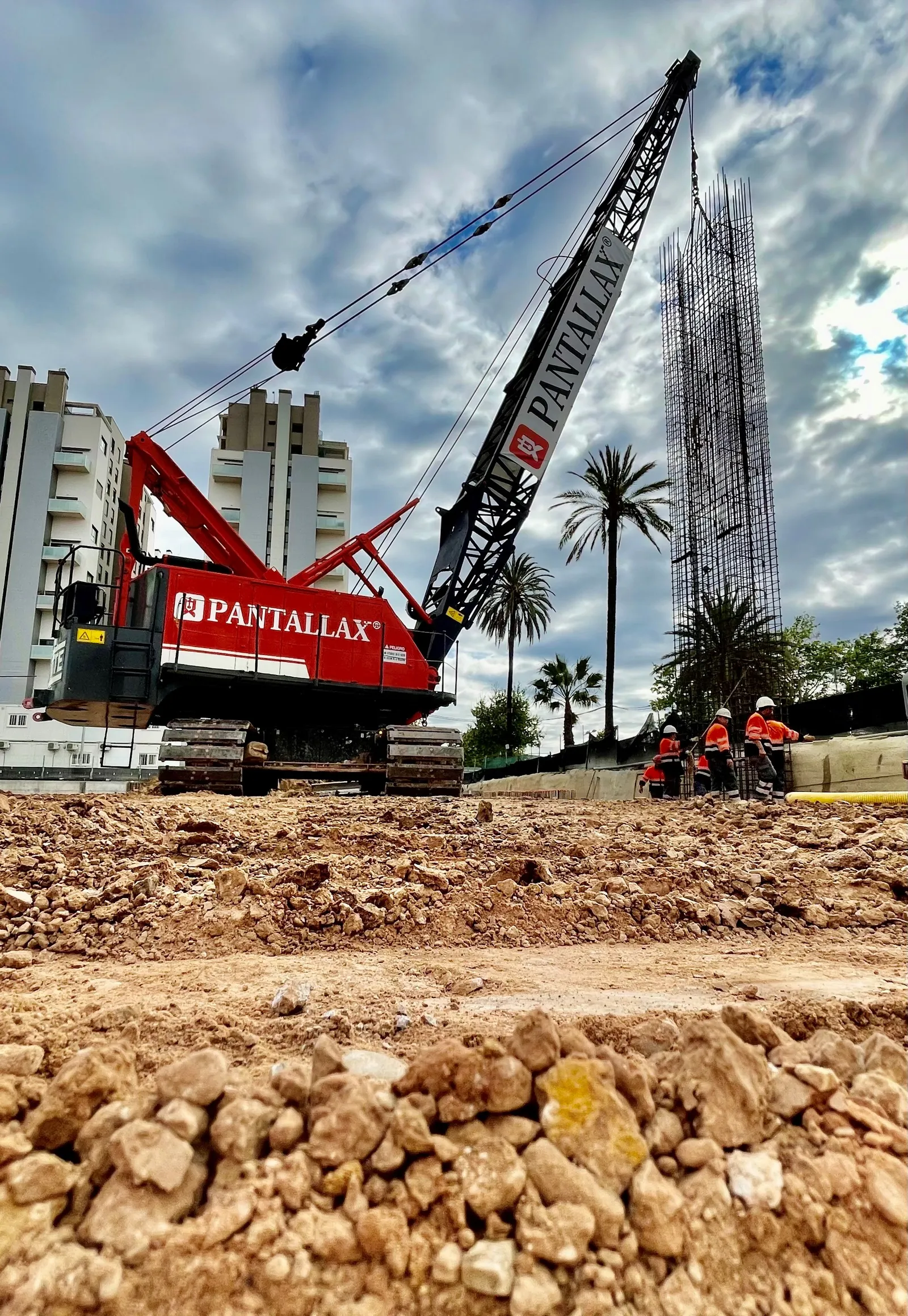

Un edificio singular exige una contención sin margen de error. En el Roig Arena, PANTALLAX ejecutó la totalidad de los muros pantalla —con espesores de 60 y 100 cm conviviendo y 18,65 m de profundidad— y, además, midió su comportamiento real durante más de 3 años. No es solo una obra construida: es una obra demostrada con datos.
El encargo
La contención perimetral de un gran recinto en entorno urbano de Valencia, con la excavación del vaso principal a 18,65 m de profundidad. El proyecto exigía combinar pantallas de 60 y de 100 cm según las solicitaciones de cada tramo, con verticalidad y estanqueidad controladas desde el primer panel.
La ejecución, de principio a fin
PANTALLAX cubrió el ciclo completo de la contención:

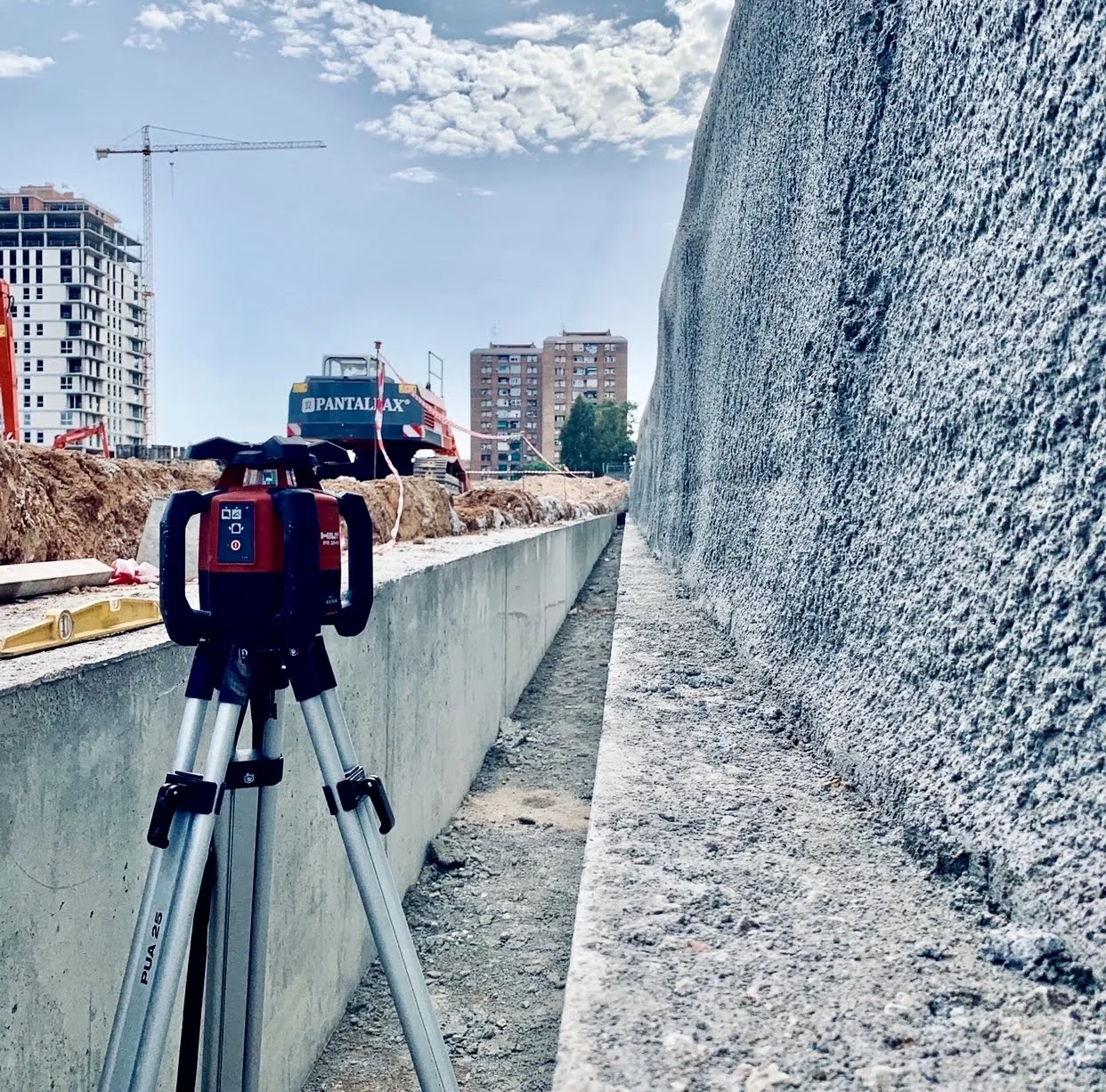

- Muros guía que encauzan la pantalladora y fijan la geometría de cada panel.

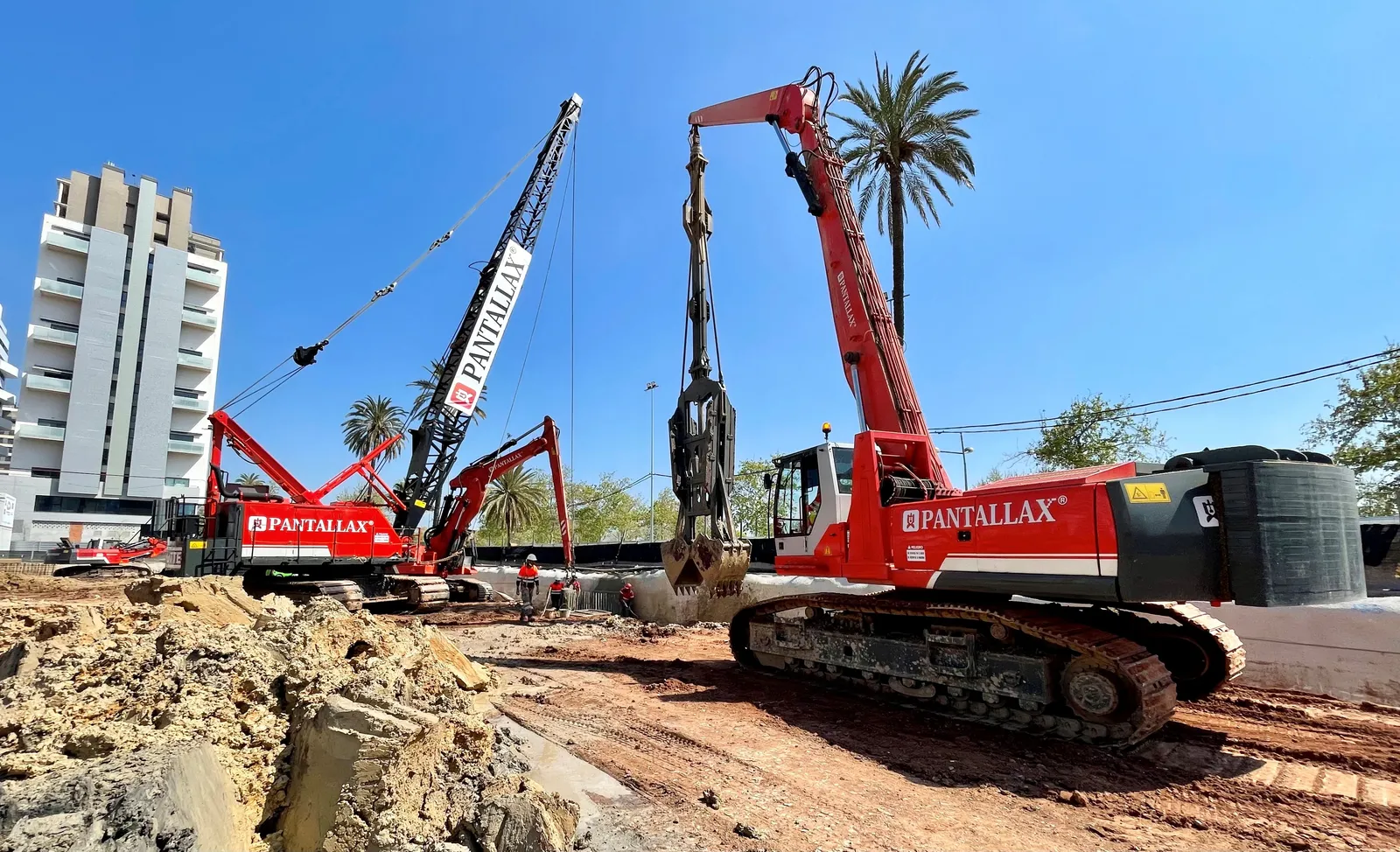

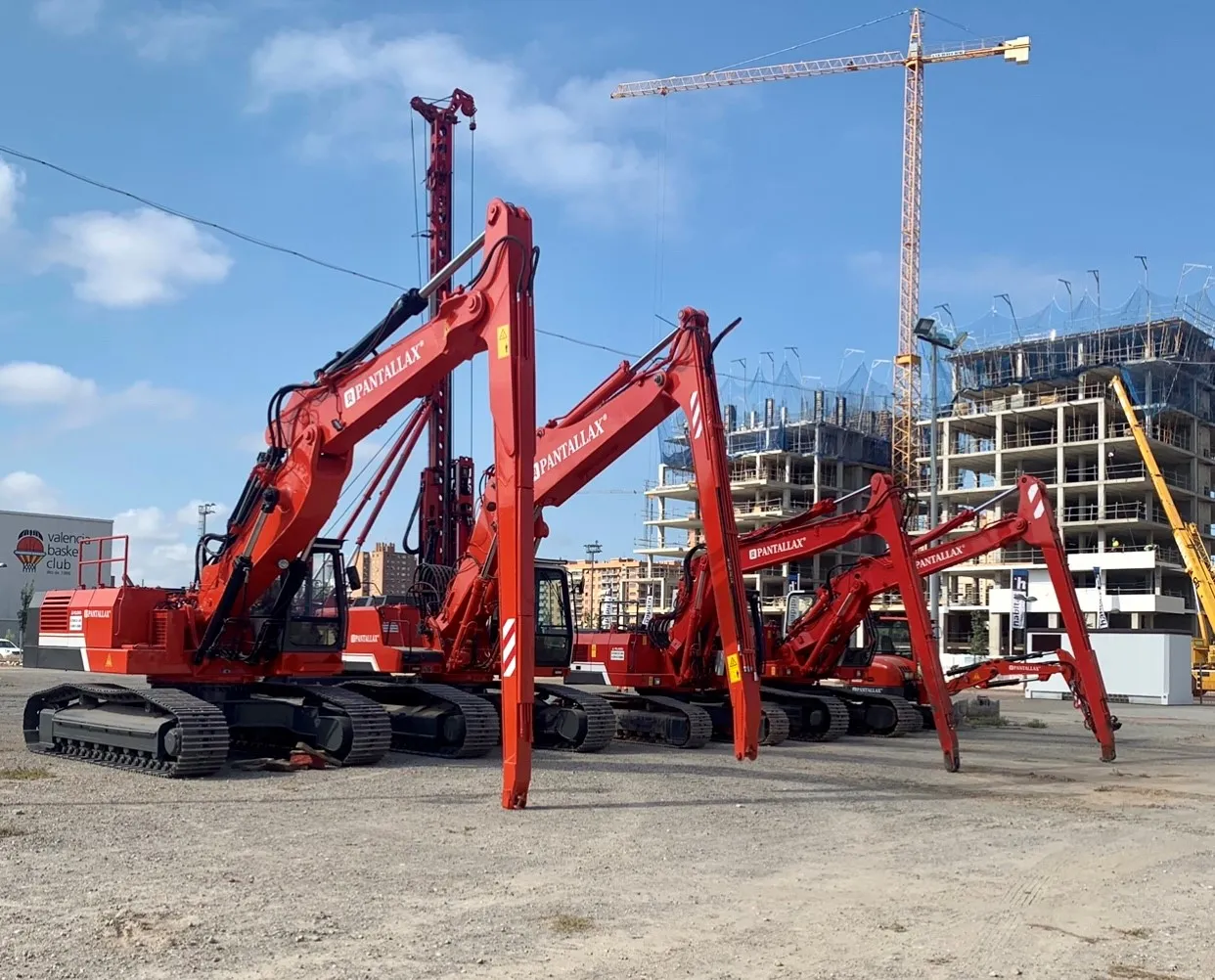

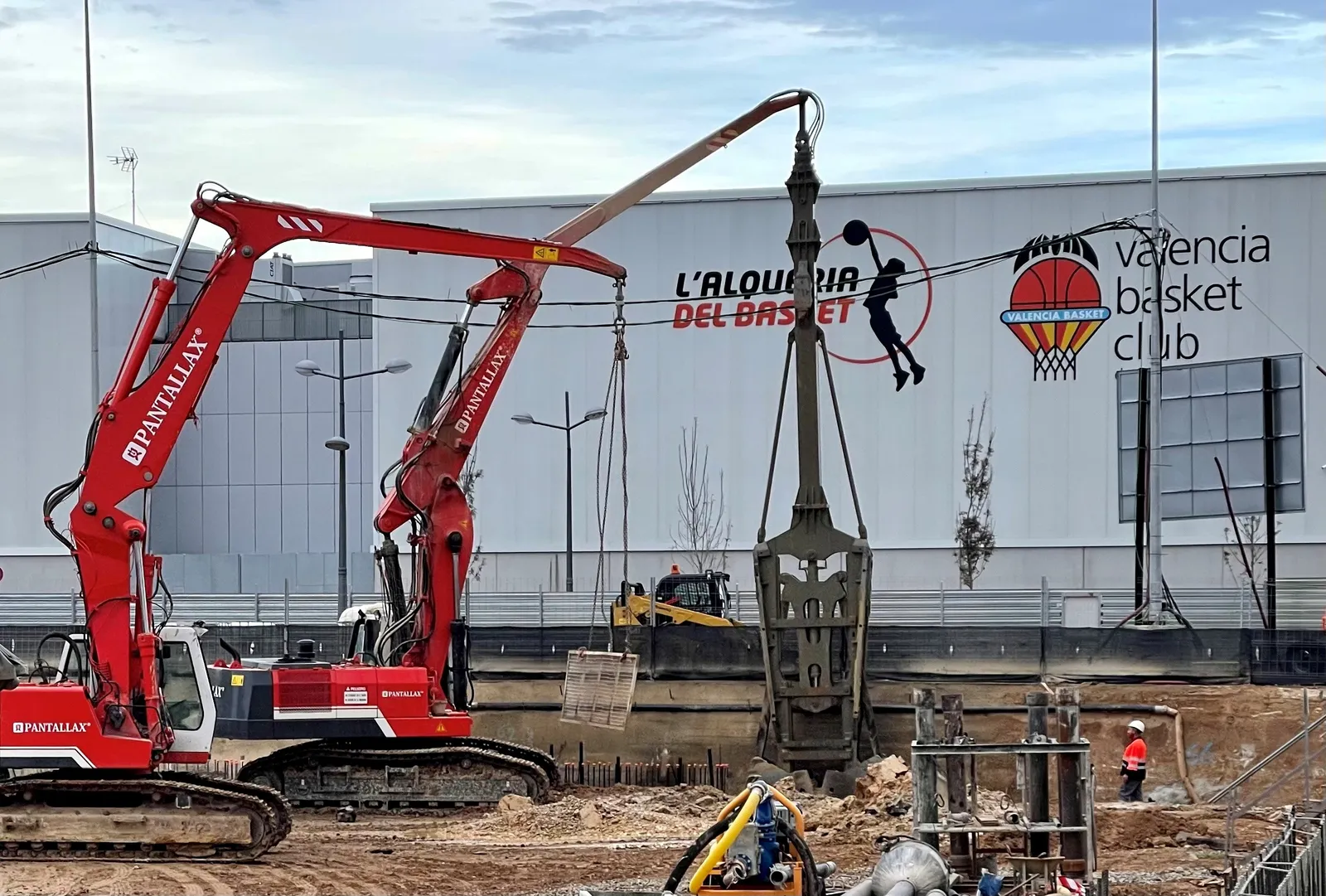

- Excavación con cuchara bivalva (pantalladora hidráulica), con control geométrico continuo. En esta obra no se empleó fresadora.

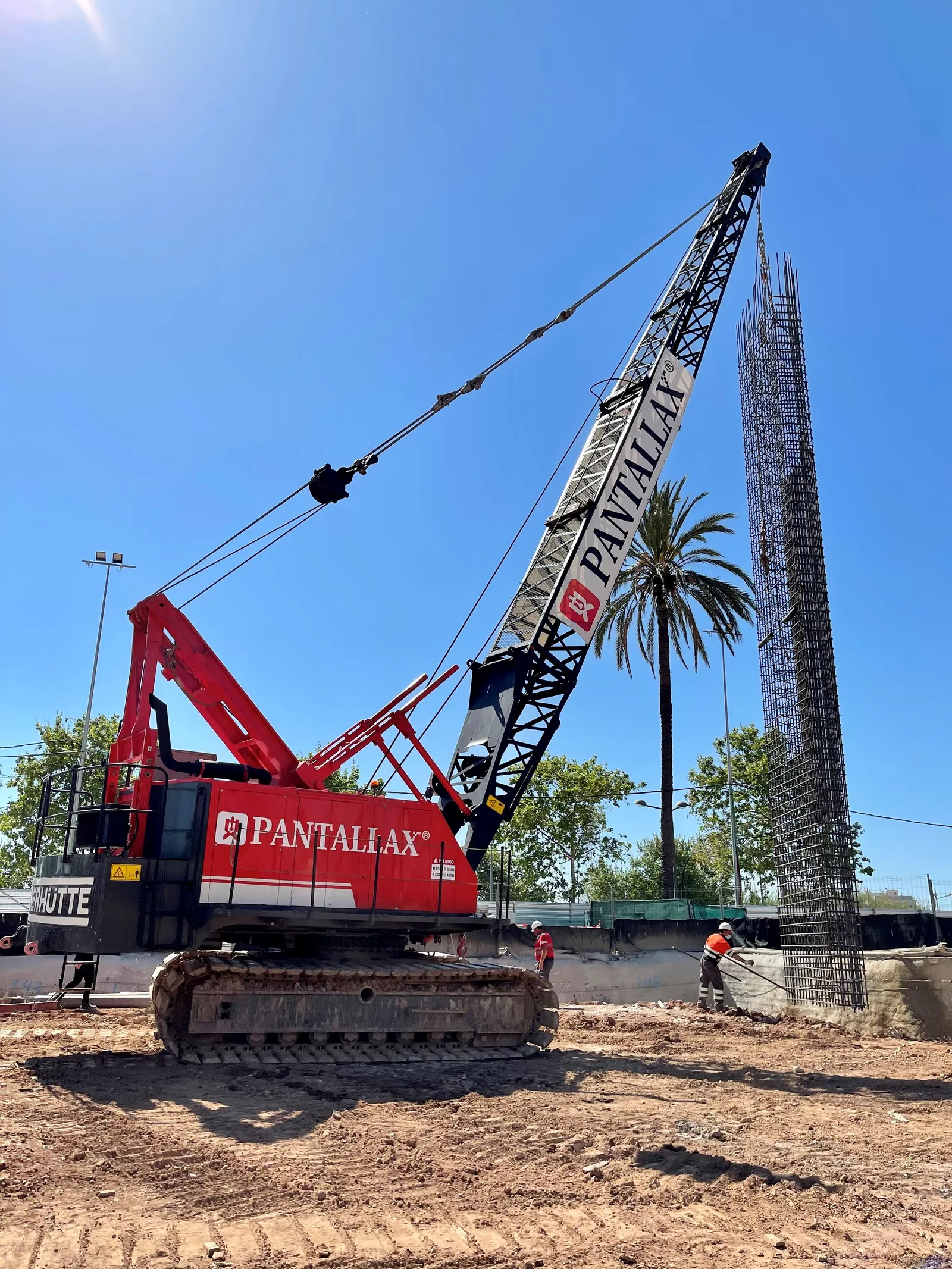

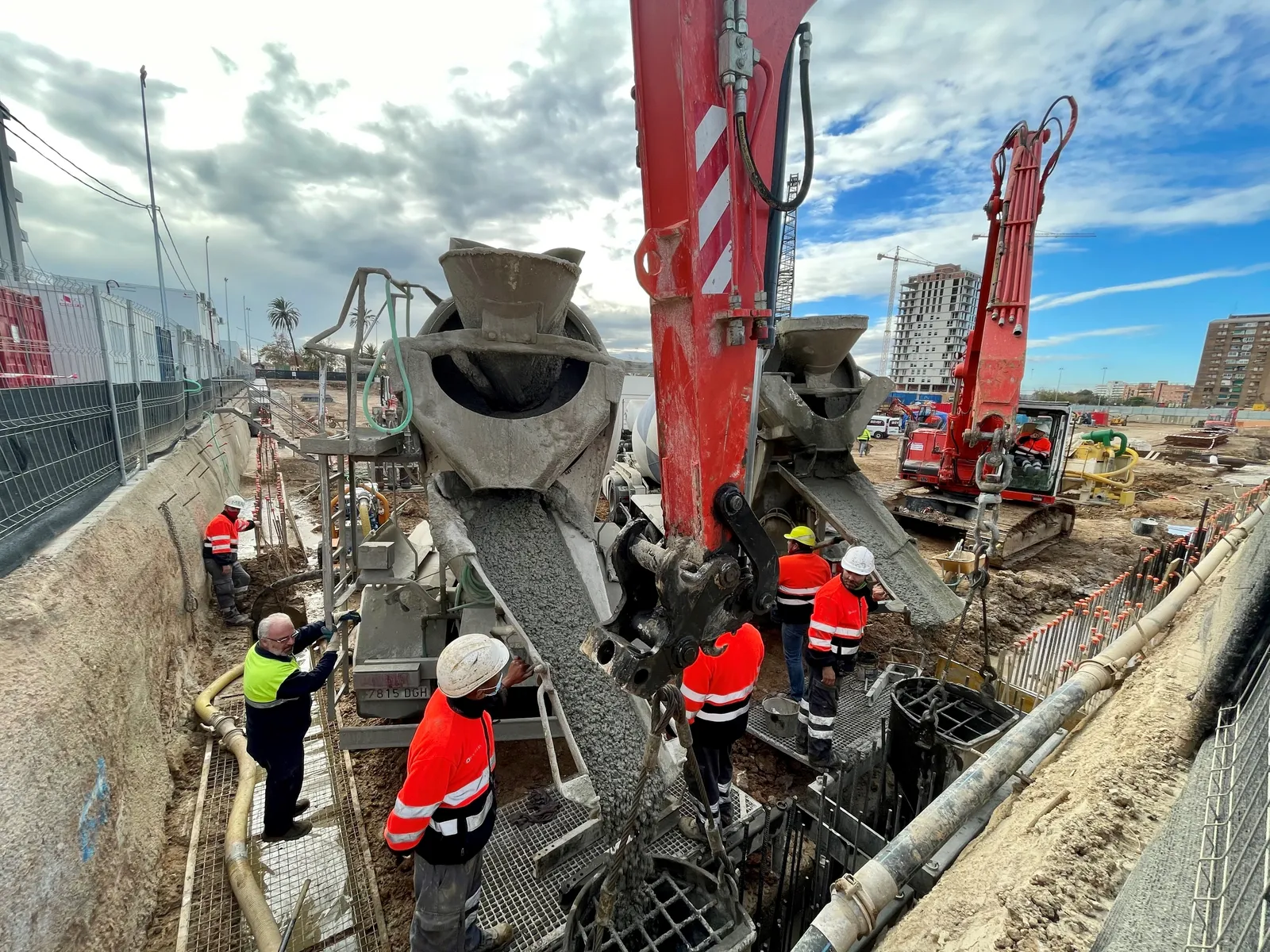

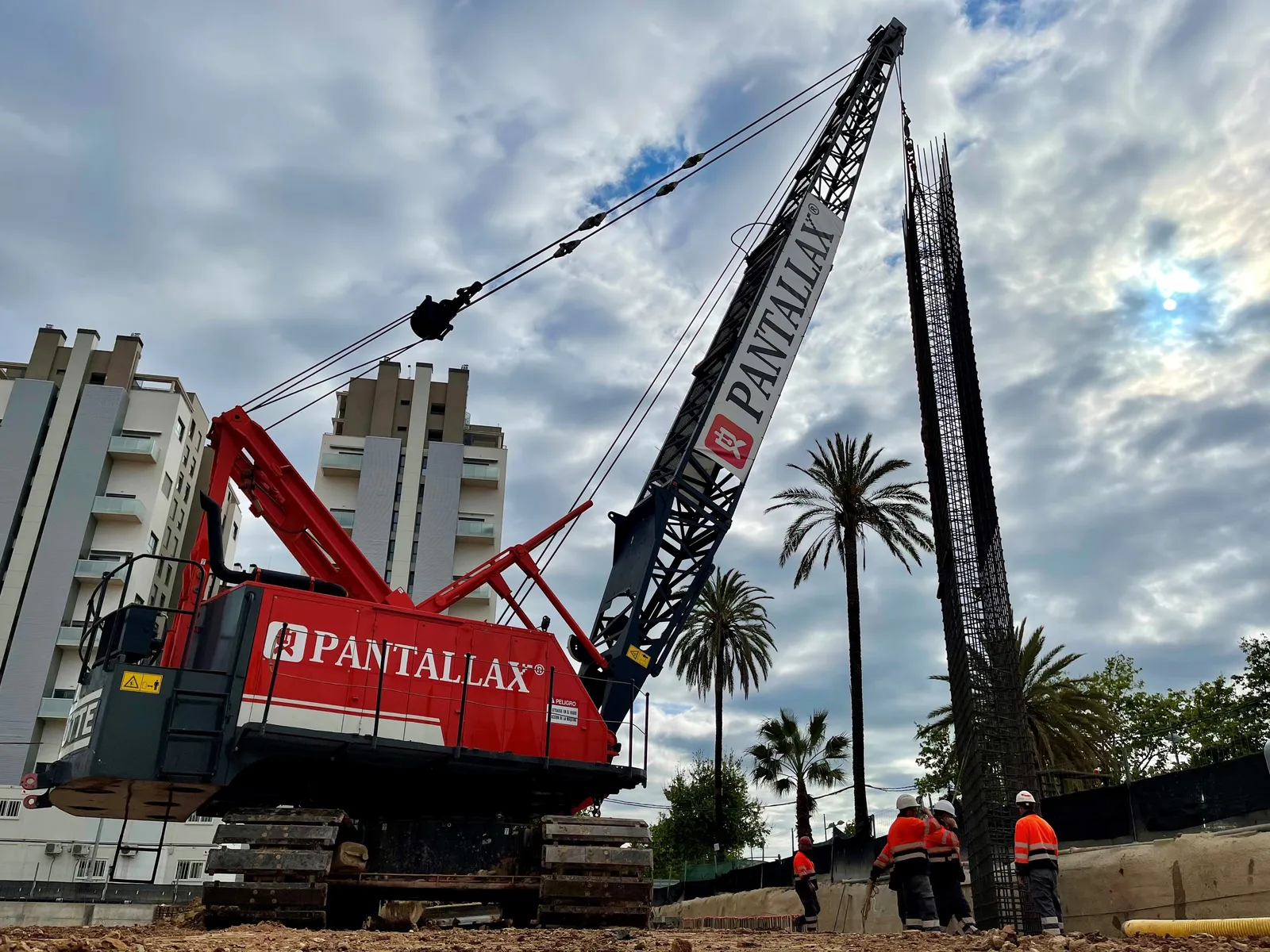

- Armaduras y hormigonado de paneles de 60 y 100 cm.
- Viga de coronación y anclajes STAB®.
- Fresado de regularización del intradós donde el proyecto lo requería.
- Encuentros muro-losa y muro-forjado, y coordinación de la excavación y de los drenajes.

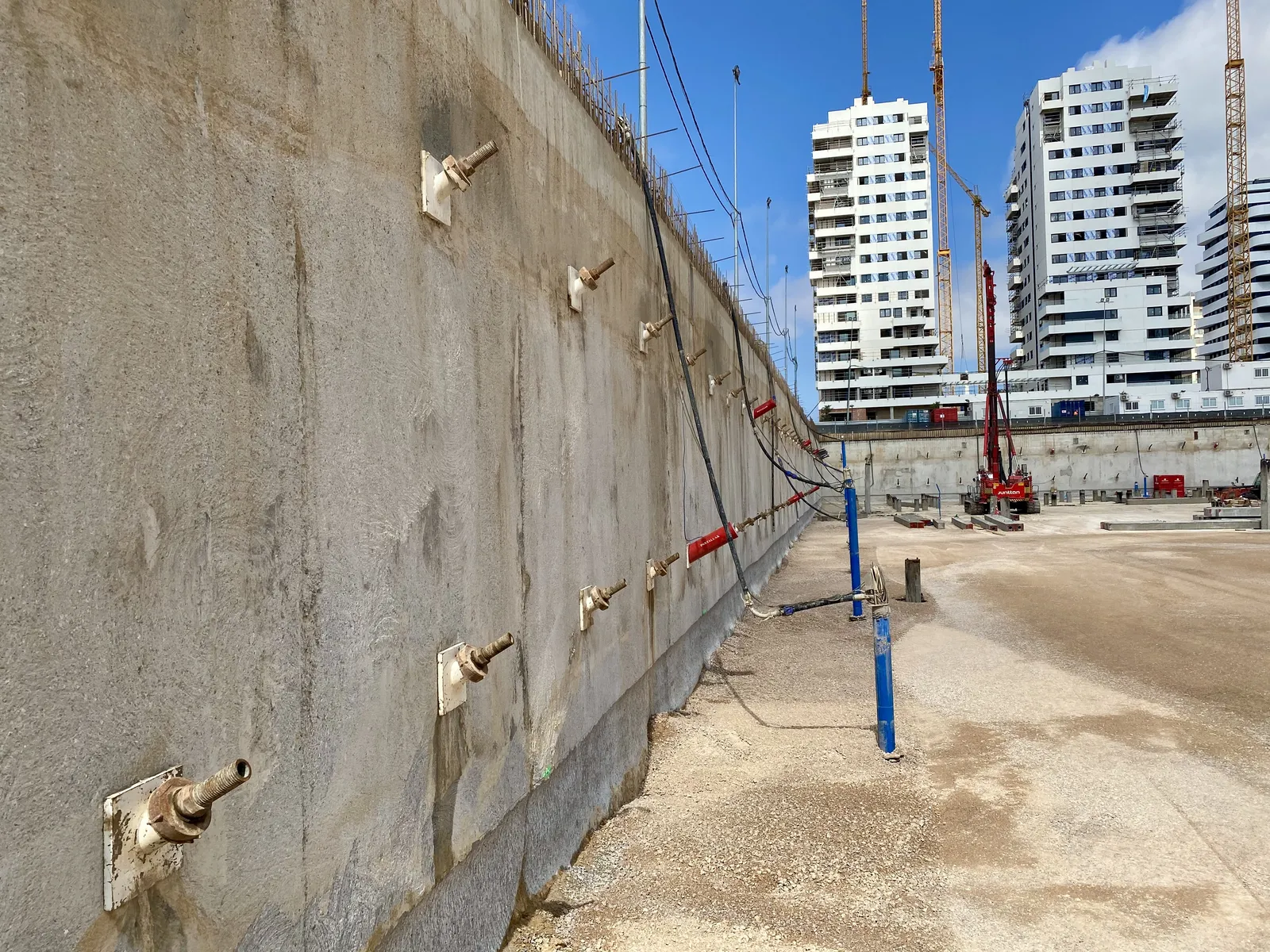

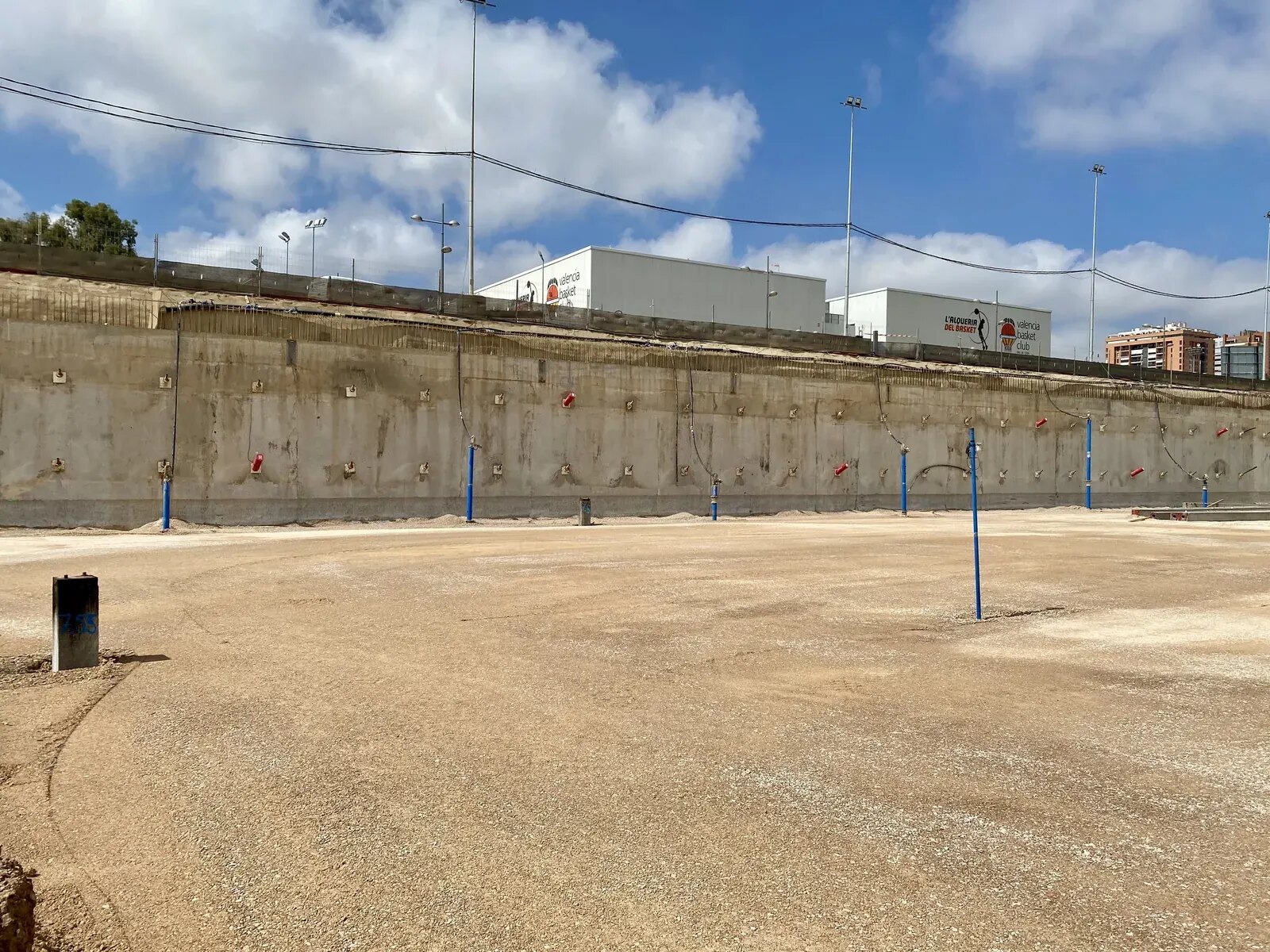

El vaso, los anclajes y los drenajes
La contención se completó con anclajes STAB® y con la red de drenaje del vaso, coordinada con la excavación y con las fases de la obra.
Más de 3 años midiendo un muro pantalla real

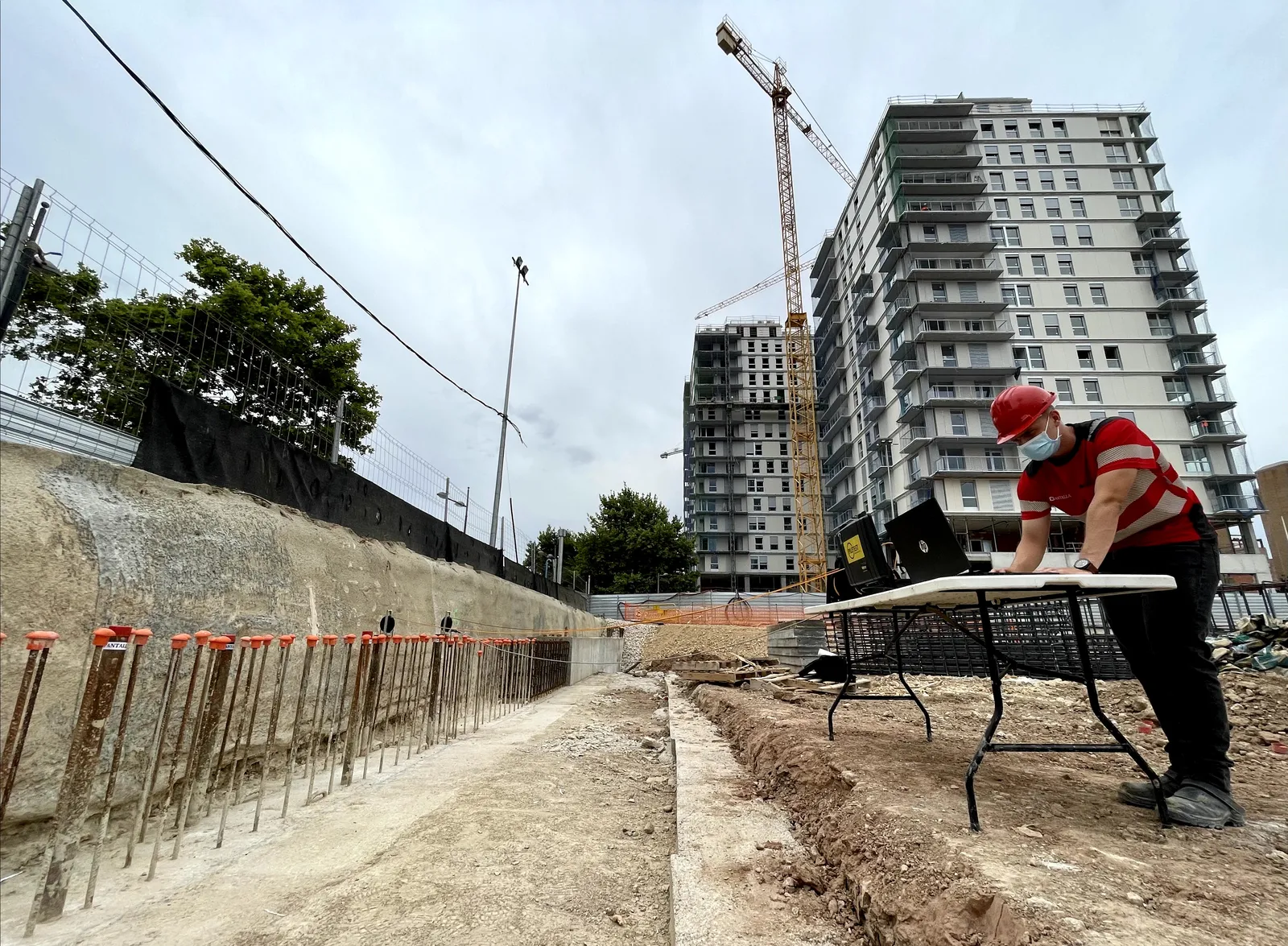

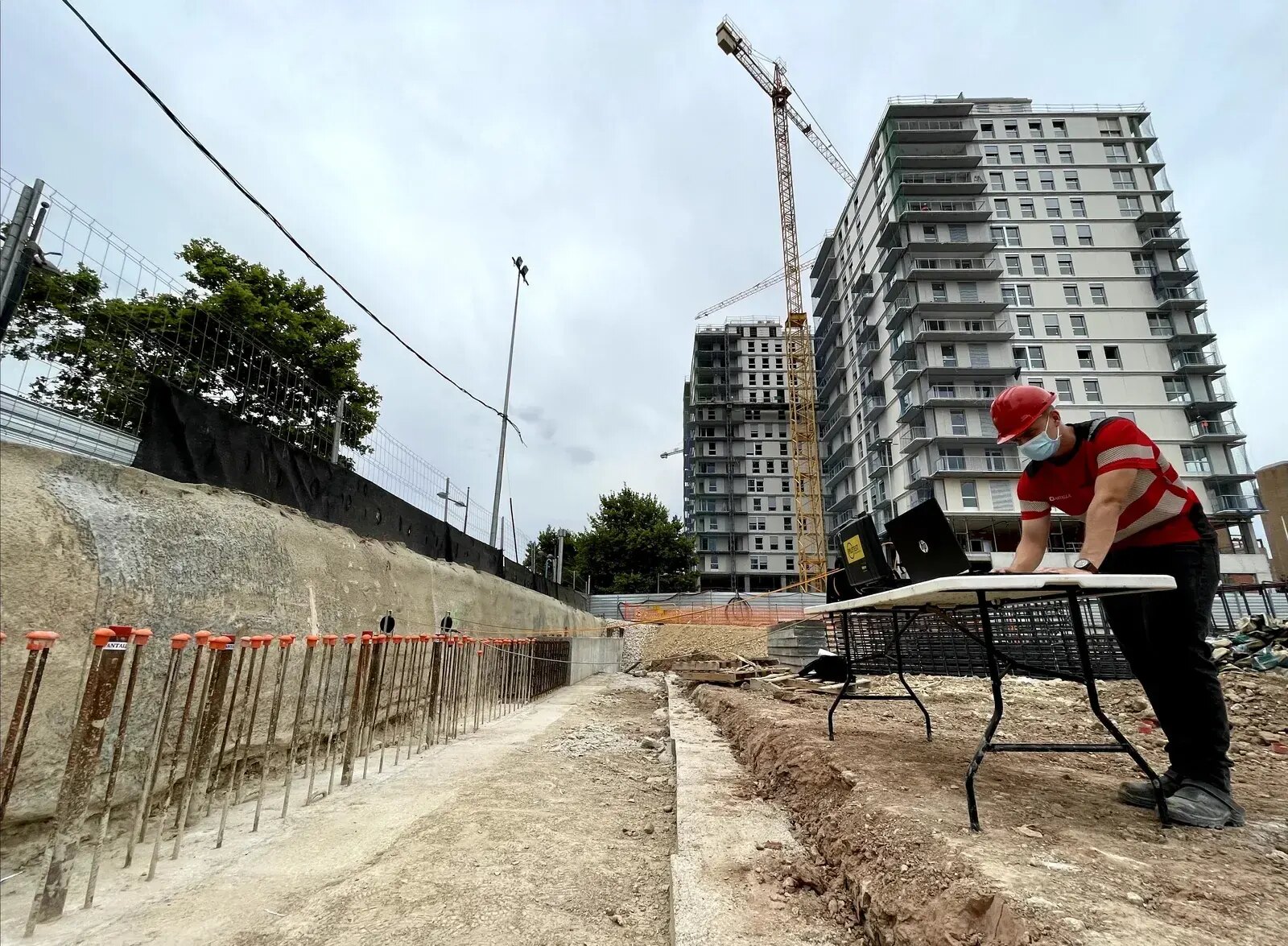

Lo más difícil de igualar de este caso no es la escala: es la evidencia. Los muros pantalla del Roig Arena se instrumentaron y auscultaron durante más de 3 años, con inclinometría, ensayos Cross-Hole y células de carga en anclajes. Casi nadie publica cómo se comporta de verdad un muro pantalla a lo largo de años; aquí está medido.
Datos del caso
- Obra: Roig Arena (Valencia).
- Muros pantalla: 60 y 100 cm conviviendo · profundidad 18,65 m.
- Excavación: cuchara bivalva / pantalladora hidráulica.
- Elementos: muros guía · viga de coronación · anclajes STAB® · fresado · encuentros muro-losa y muro-forjado.
- Instrumentación: inclinometría · Cross-Hole · células de carga · más de 3 años de seguimiento.
El resultado

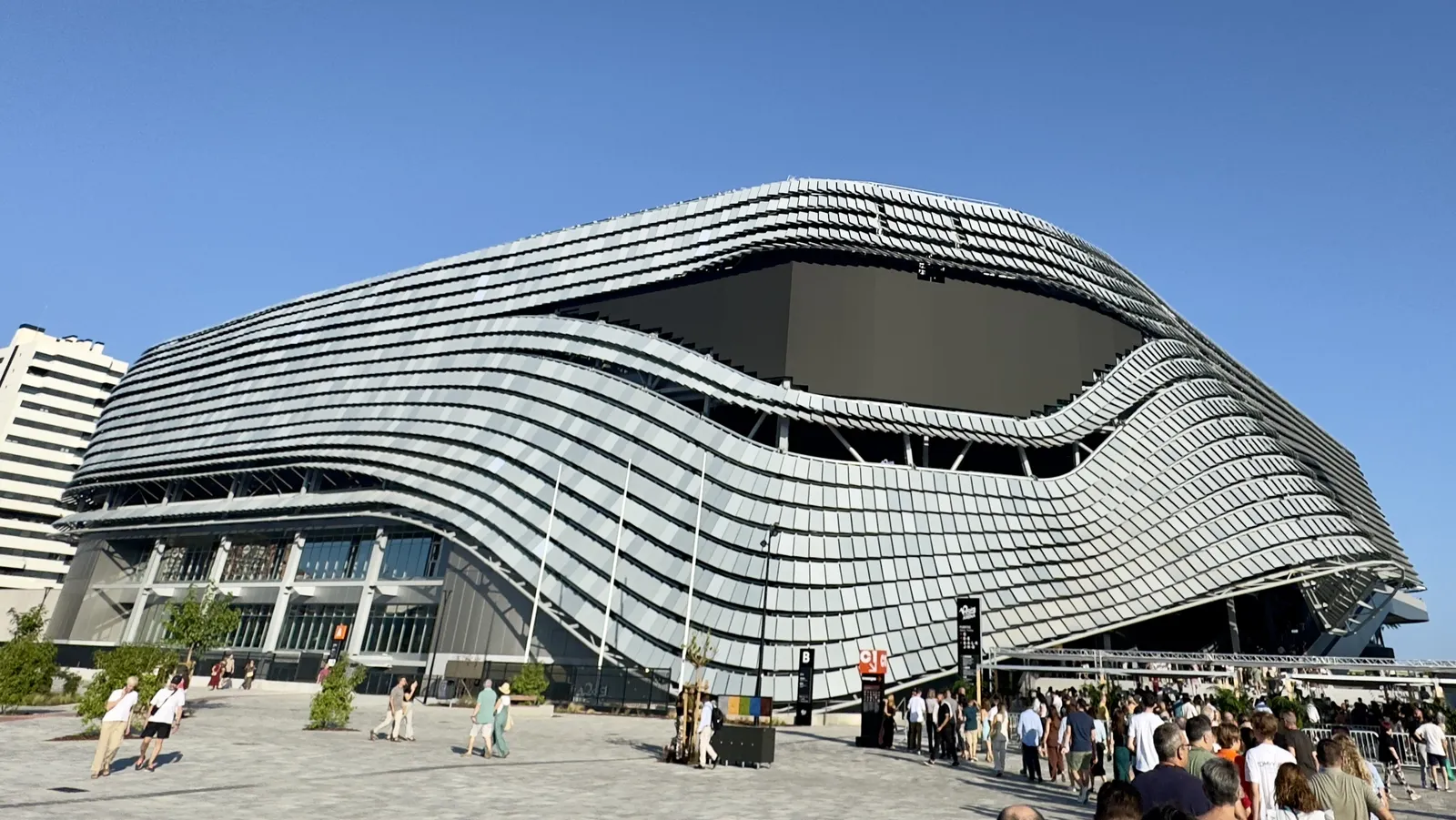

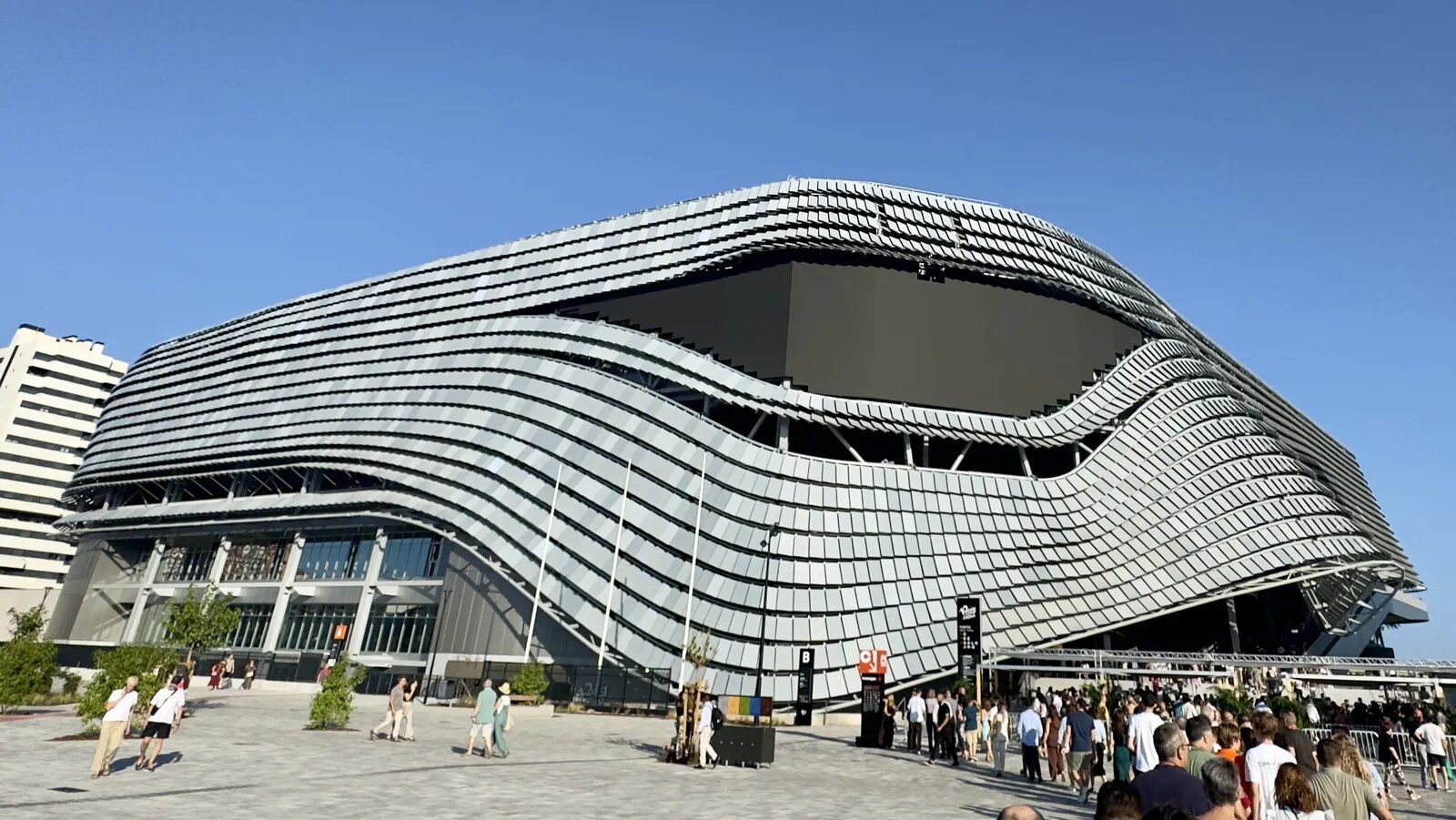

El edificio funciona hoy sobre estos muros. Junto a él, la misma tecnología resolvió una excavación aún más profunda: el Parking General del Roig Arena, 22 m bajo nivel freático.
Precedente técnico. Restricción: gran dimensión y ejecución integral en entorno urbano. Solución: método completo PANTALLAX con pantallas de 60 y 100 cm excavadas con cuchara bivalva. Resultado: contención en servicio, con comportamiento verificado por más de 3 años de instrumentación. Aplicación futura: referencia para excavaciones urbanas de gran escala que exijan ejecución integral y control estructural verificable. Más problemas resueltos: problemas complejos mediante muro pantalla.
Preguntas frecuentes
¿Su obra encaja en un muro pantalla especial?
Cada proyecto presenta condicionantes distintos. Antes de decidir la solución más adecuada conviene analizar el terreno, el nivel freático, la profundidad, el entorno y los objetivos de la obra. Podemos realizar esa valoración técnica previa, sin compromiso.
