22 metros bajo el nivel freático: el Parking General del Roig Arena

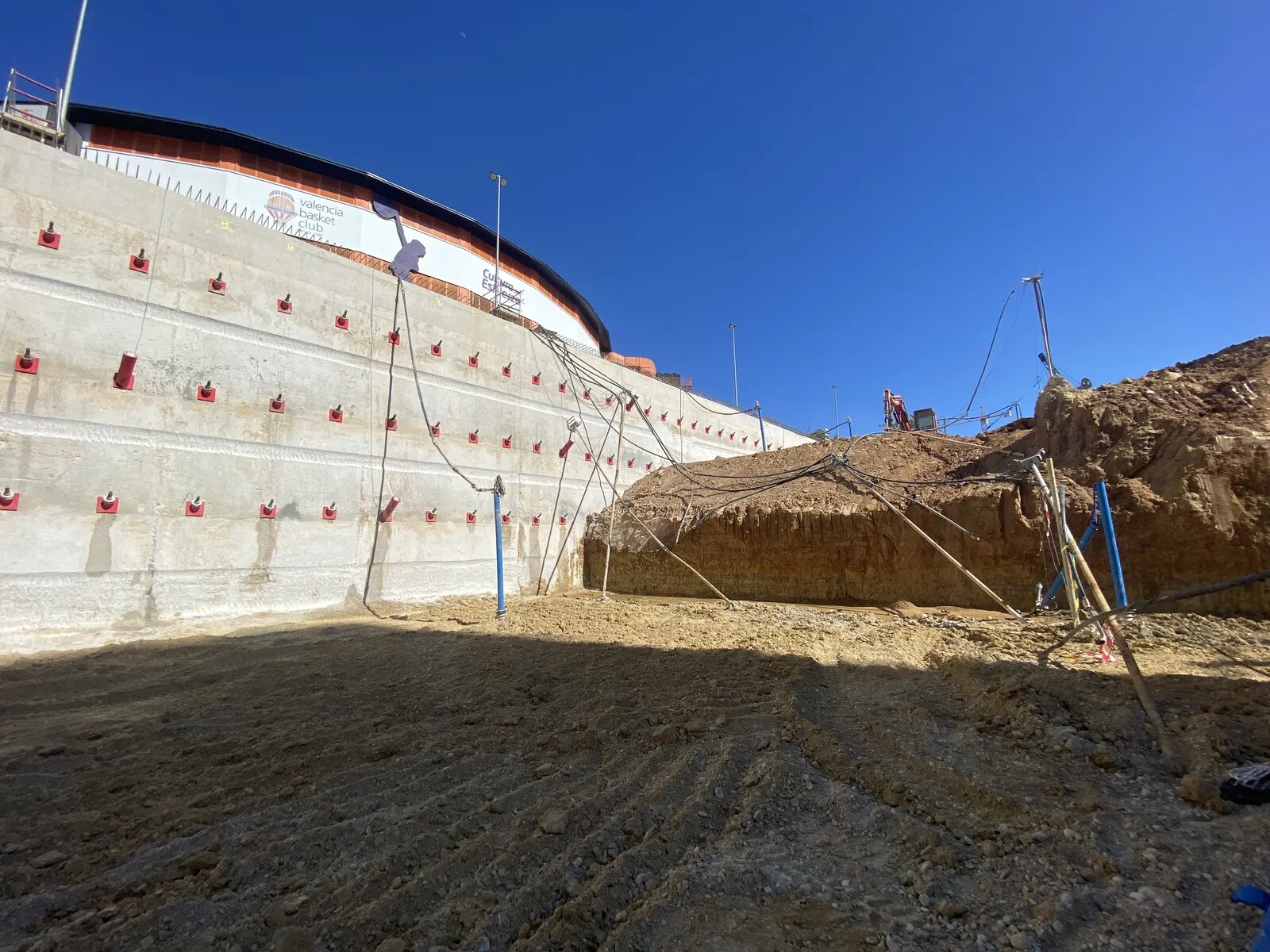

Agua y profundidad a la vez. El aparcamiento general del complejo exigía excavar hasta 22 m con el nivel freático presente, en pleno entorno urbano. La respuesta: un recinto de muros pantalla de 60 y 100 cm y tres niveles de anclajes, dos de ellos bajo el agua.
El problema
Una gran excavación urbana con dos condicionantes simultáneos: la profundidad —22 m— y el nivel freático, que convierte cada fase de excavación y cada nivel de anclaje en una operación bajo presión de agua. A esa escala, la estanqueidad del recinto no es un acabado: es la condición para poder excavar.
La solución
- Recinto de muros pantalla de 60 y 100 cm, excavados con cuchara bivalva (pantalladora hidráulica).

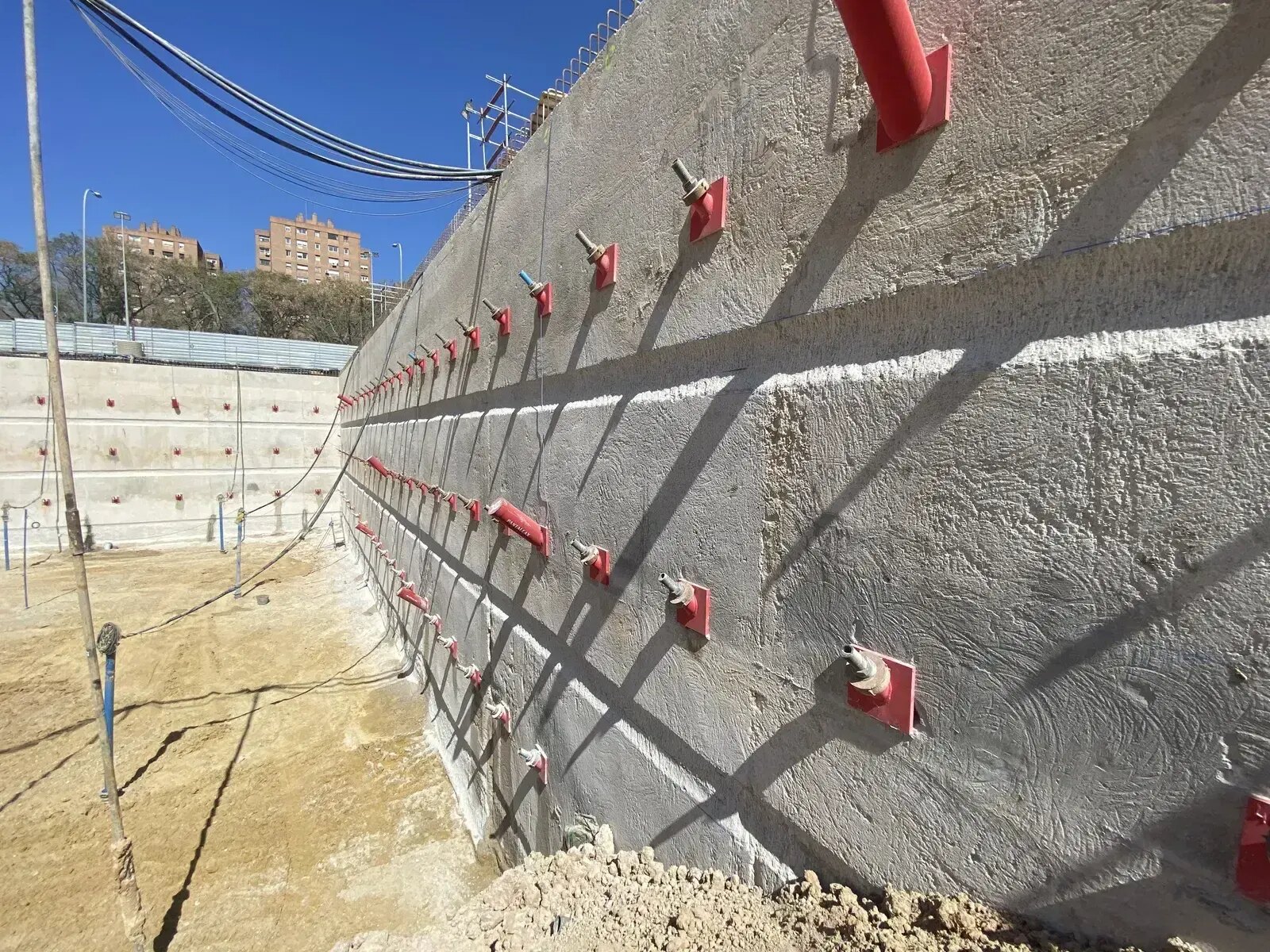

- Tres niveles de anclajes, dos de ellos ejecutados bajo el nivel freático, con capacidades del orden de 85 t.
- Excavación por fases, tesando cada nivel antes de descender al siguiente.
Datos del caso
- Obra: Parking General del Roig Arena (Valencia).
- Muros pantalla: 60 y 100 cm · profundidad 22 m.
- Anclajes: 3 niveles (2 bajo nivel freático) · del orden de 85 t.
- Excavación: cuchara bivalva / pantalladora hidráulica.
El resultado

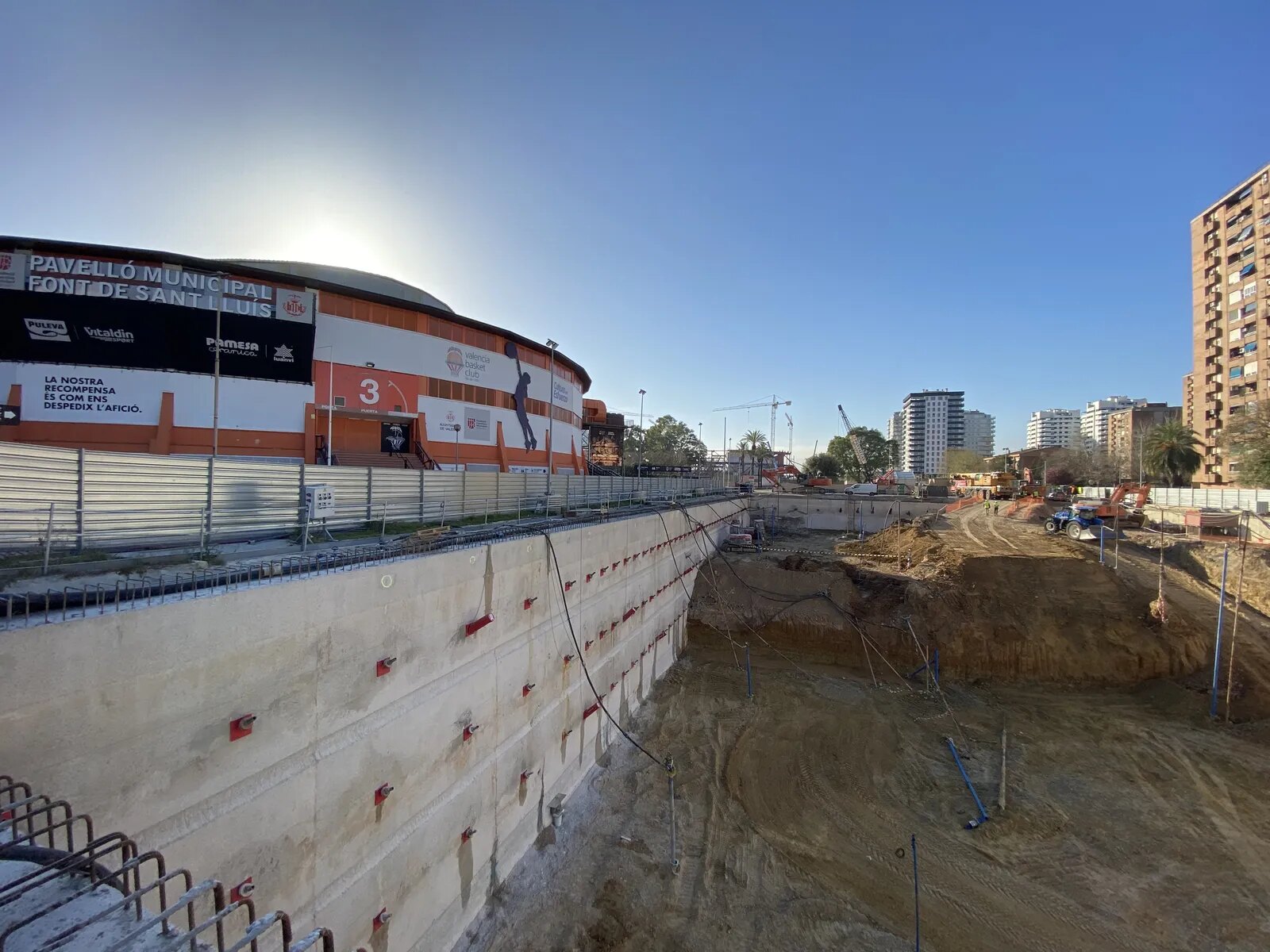

Un vaso estable y estanco a 22 m que permitió construir las plantas del aparcamiento al abrigo de las pantallas. La ejecución integral del complejo está documentada en el caso maestro Roig Arena.
Precedente técnico. Restricción: 22 m de profundidad bajo nivel freático en entorno urbano y gran dimensión. Solución: recinto de pantallas de 60 y 100 cm con tres niveles de anclajes, dos bajo el freático. Resultado: vaso estable y estanco. Aplicación futura: precedente para excavaciones profundas bajo nivel freático de gran escala. Ver también: muro pantalla bajo nivel freático · sótanos y aparcamientos · problemas complejos resueltos.
