«Todo debía entrar por un pasillo de 3,20 metros»

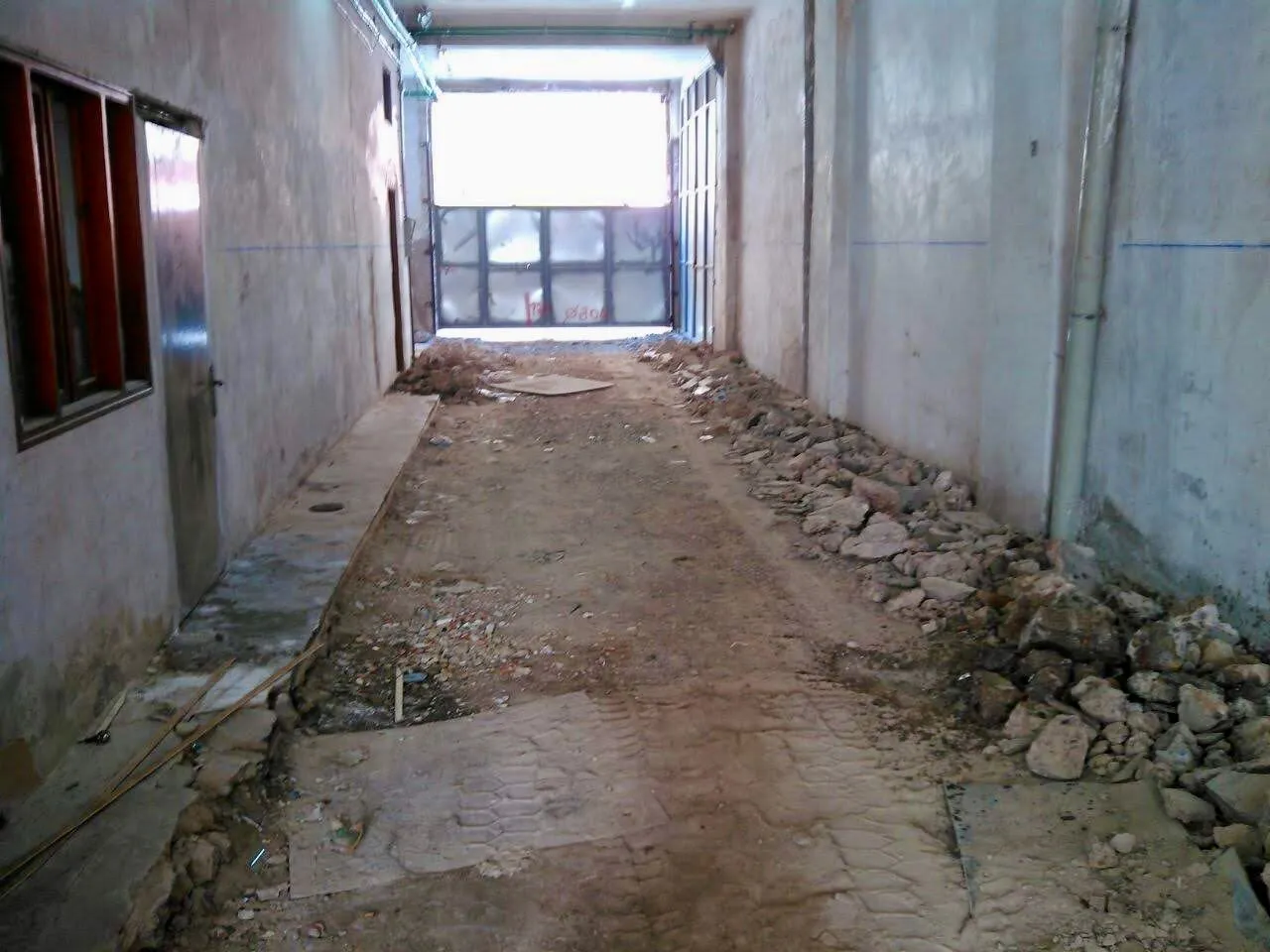

Un aparcamiento subterráneo de dos plantas dentro de un patio de manzana completamente rodeado de edificaciones. El único acceso: un paso de 3,20 × 3,65 m y 30 m de longitud a través de la planta baja de un edificio. Cuando el problema no era construir el sótano, sino conseguir que la maquinaria pudiera llegar hasta él.
El problema
Todos los equipos, armaduras, hormigón y medios auxiliares debían atravesar ese corredor. Ninguna pantalladora convencional cabe por un paso así, y dentro las condiciones cambiaban de una zona a otra: alturas libres de 5,20 m y de 3,85 m, un pasillo de trabajo de 3 m junto a la rampa y zapatas y estructura existentes que había que respetar.
La singularidad: tres zonas, tres equipos
La obra no podía ejecutarse con una única máquina. Se dividió en tres zonas independientes, cada una con su estrategia.

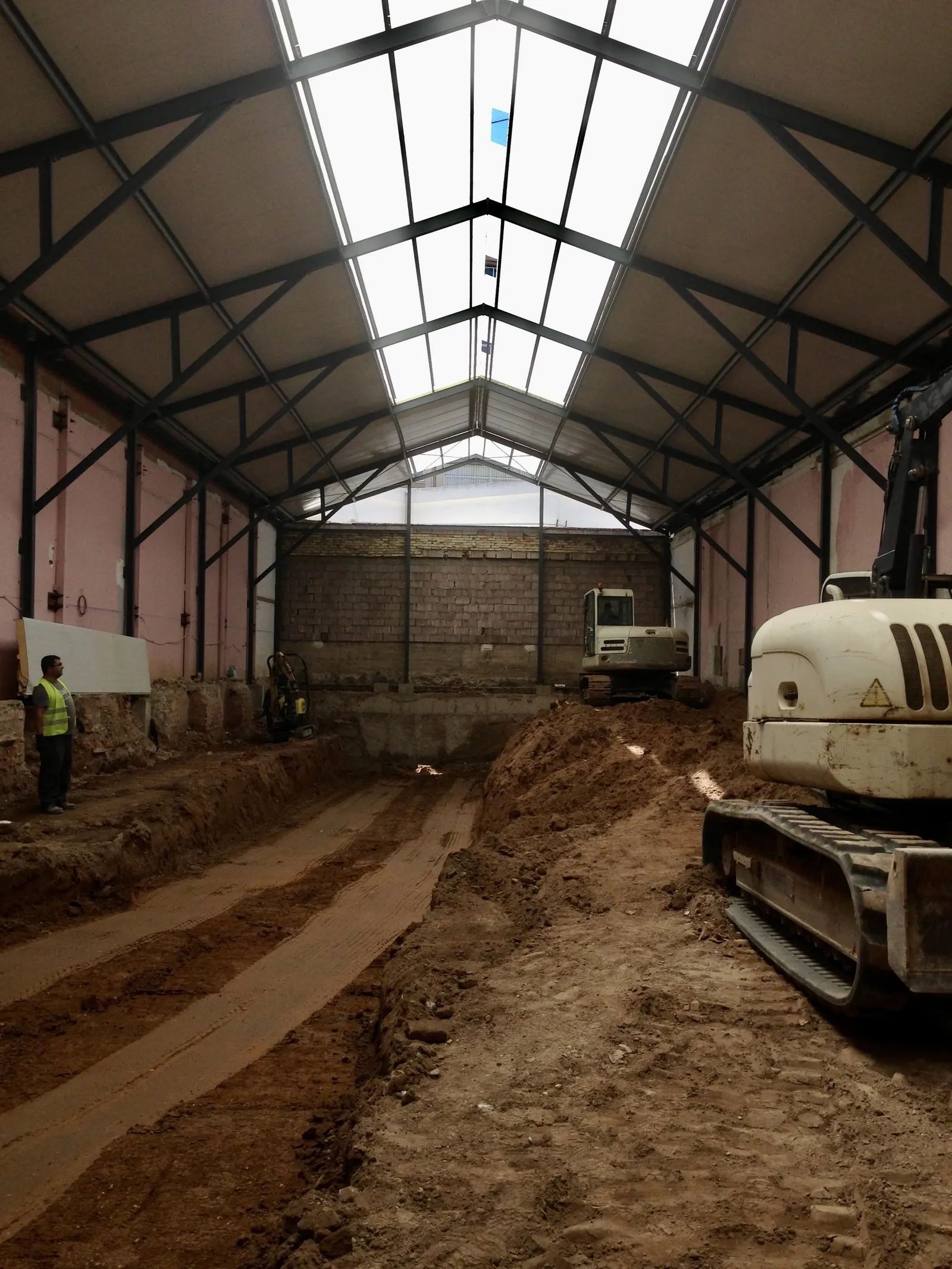

Zona 1 · Aparcamiento principal

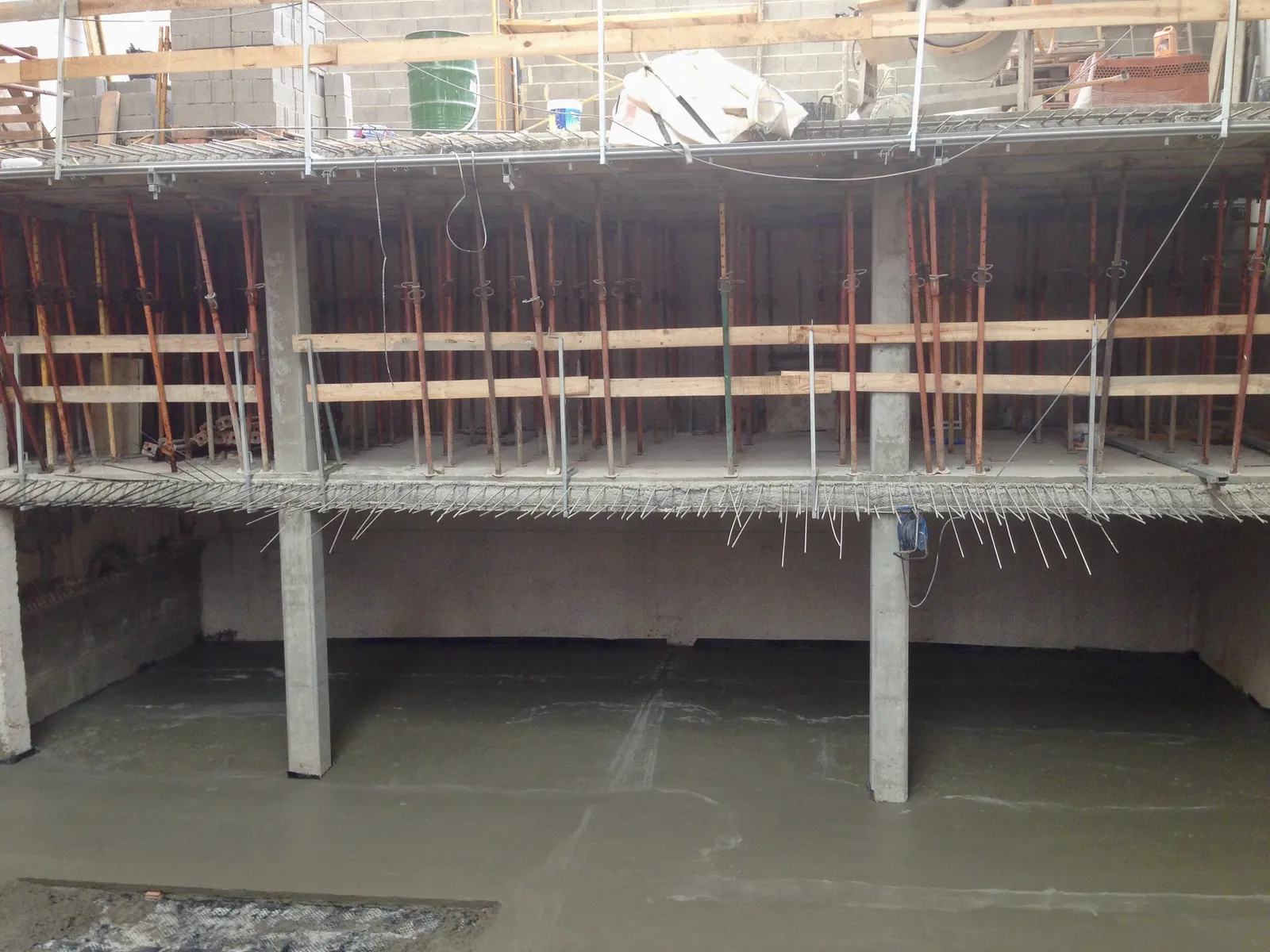

Altura libre de 5,20 m, imposibilidad de ejecutar muro guía exterior y espacio extremadamente limitado. Solución: MIDI-PANTALLADORA PANTALLAX® (12,5 t), muro pantalla de 35 cm y 9 m de profundidad, excavación por bataches y arriostramiento mediante los propios forjados.
Zona 2 · Rampa de acceso
Pasillo de trabajo de unos 3 m, manteniendo el ancho útil del acceso, entre zapatas y estructura previas. Solución: MICRO-PANTALLADORA PANTALLAX® (1,4 t), muros pantalla de 26 cm y 4 m, sin muro guía exterior, unidos después con vigas de coronación y pilares. Secuencia: pantallas → excavación por bataches → losas sucesivas → formación progresiva de la rampa.
Zona 3 · Núcleo de ascensor y escaleras
Trabajo bajo el edificio existente, con una altura libre de solo 3,85 m. Solución: MINI-PANTALLADORA PANTALLAX® (6 t), muro pantalla de 45 cm y 9 m de profundidad.

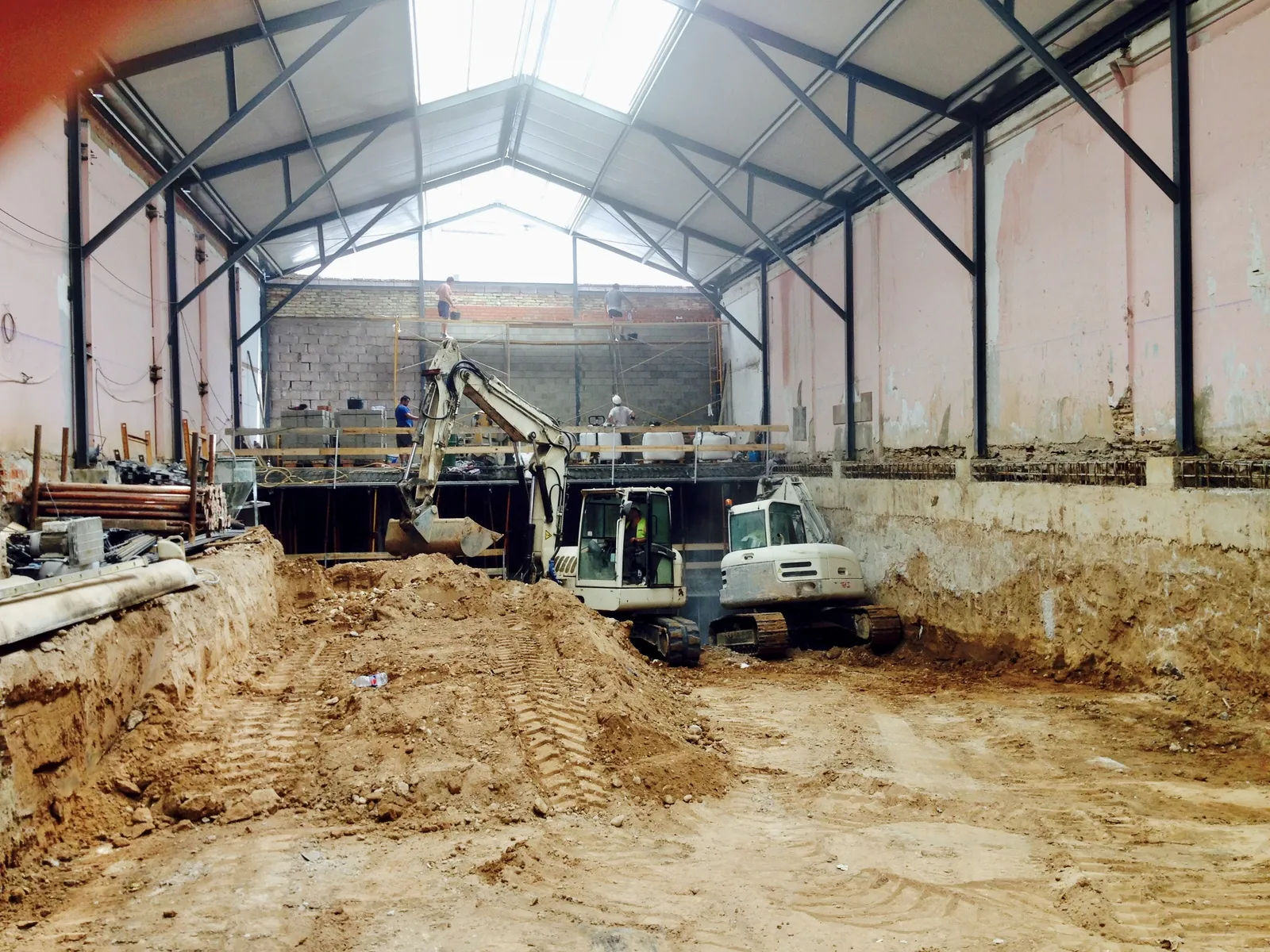

Aquí trabajó, por primera vez, la familia completa
En el parking bajo nave trabajó por primera vez de forma conjunta la familia MICRO, MINI y MIDI-PANTALLADORA PANTALLAX®. La MINI y la MIDI nacieron en esta obra; la MICRO venía del sótano bajo vivienda con acceso de 1,8 m. Conozca la familia en el método PANTALLAX.

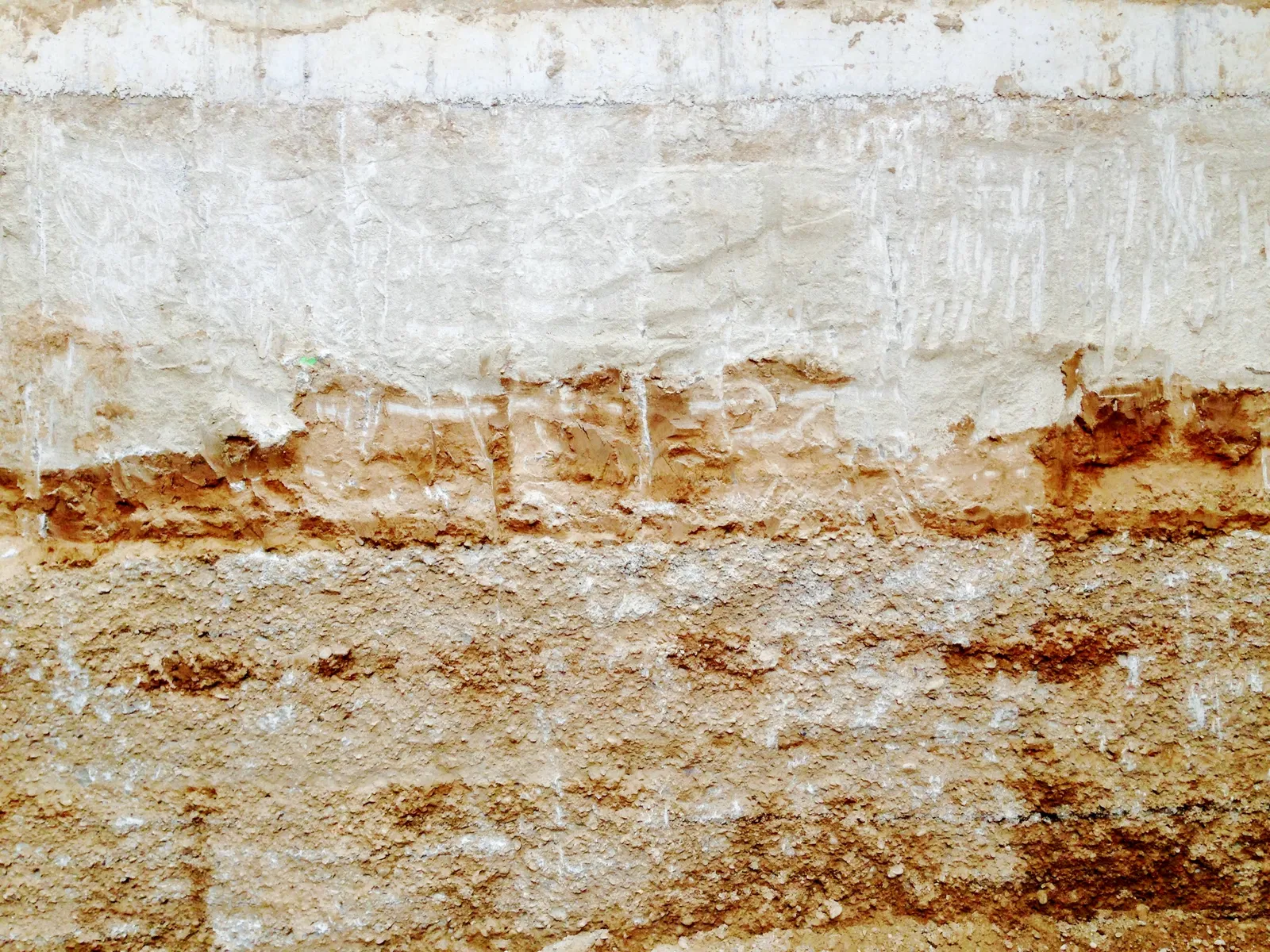

El resultado
Dos plantas de aparcamiento subterráneo dentro del patio de manzana, sin demoler edificaciones existentes, con tres sistemas de ejecución adaptados a cada zona.
Precedente técnico. Restricciones: acceso imposible (paso de 3,20 × 3,65 m y 30 m de longitud), altura libre limitada (5,20 y 3,85 m), espacio mínimo y combinación simultánea de restricciones. Solución: tres zonas con tres equipos desarrollados por PANTALLAX®. Resultado: dos plantas sin demoler edificaciones. Aplicación futura: precedente reutilizable para excavaciones en patios de manzana, bajo naves y en entornos donde la maquinaria convencional no puede acceder. Ver también: muro pantalla bajo gálibo · muro pantalla en nave existente · problemas complejos resueltos.
