«La máquina necesaria todavía no existía»

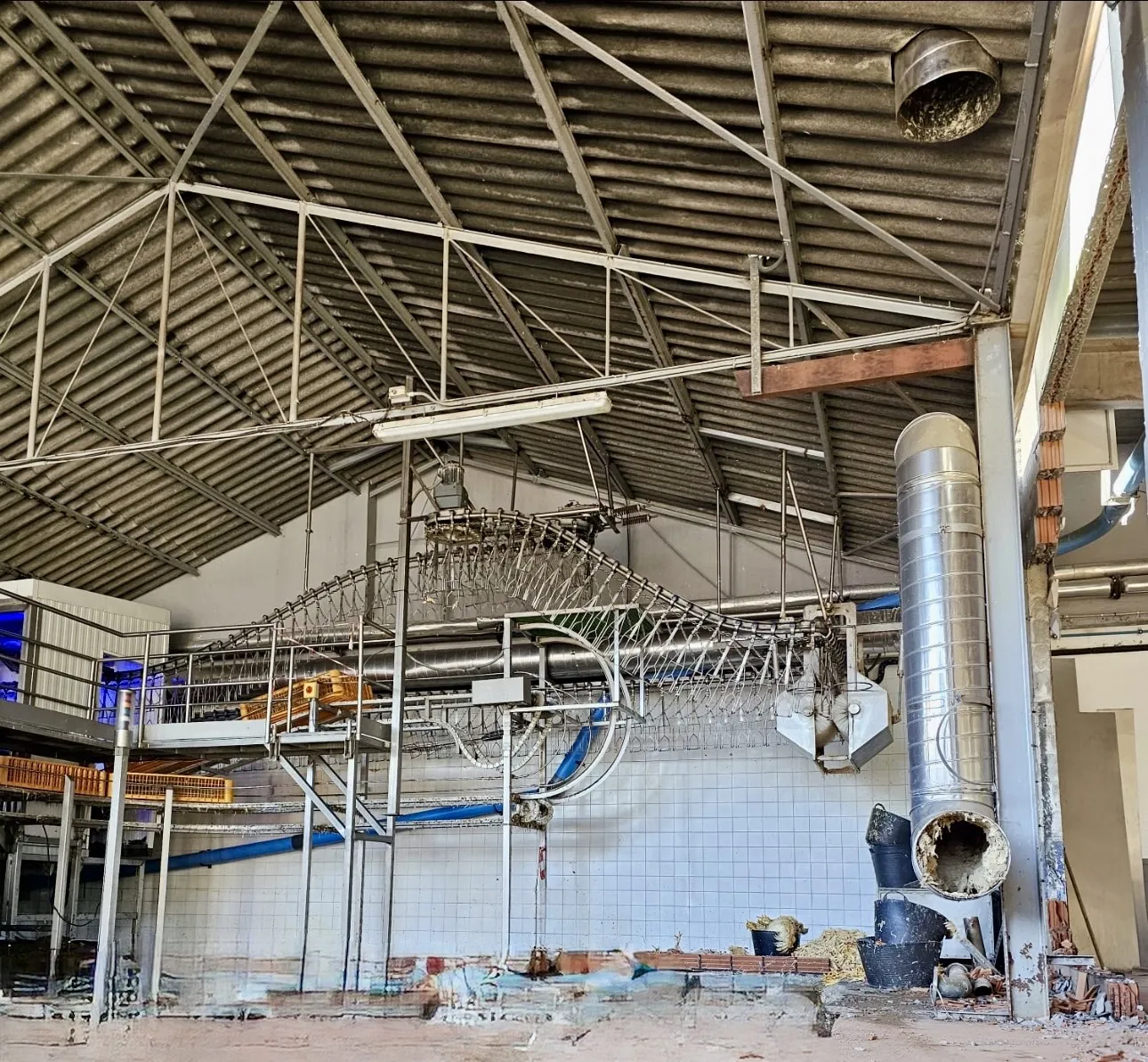

Un matadero de porcino en Pontevedra necesitaba alojar bajo rasante el sistema Butina. El foso era viable como estructura; el problema era otro: había que ejecutar muros pantalla bajo 4,2 m de altura libre, con nivel freático, servicios existentes y la planta en producción. La limitación no era el muro pantalla. La limitación era que la máquina capaz de construirlo en esas condiciones todavía no existía.
El problema
Cuando la altura libre es tan reducida, los equipos habituales no entran y no basta con «adaptarse»: cada operación —perforar, armar, hormigonar— tropieza con el techo. A eso se sumaban el nivel freático, los servicios existentes de la planta y una producción que no podía detenerse. Y la obra estaba en otra provincia, lo que convertía cada decisión logística en un compromiso sin margen.
La respuesta: desarrollar la máquina
PANTALLAX desarrolló maquinaria ex profeso para trabajar bajo esos 4,2 m, y reorganizó la ejecución por fases alrededor de ella. La evolución de los equipos de PANTALLAX no nace de una estrategia comercial, sino de la necesidad real de resolver obras que habían sido descartadas por los medios convencionales — y esta obra es el ejemplo más literal de ese principio.
Las armaduras, empalmadas

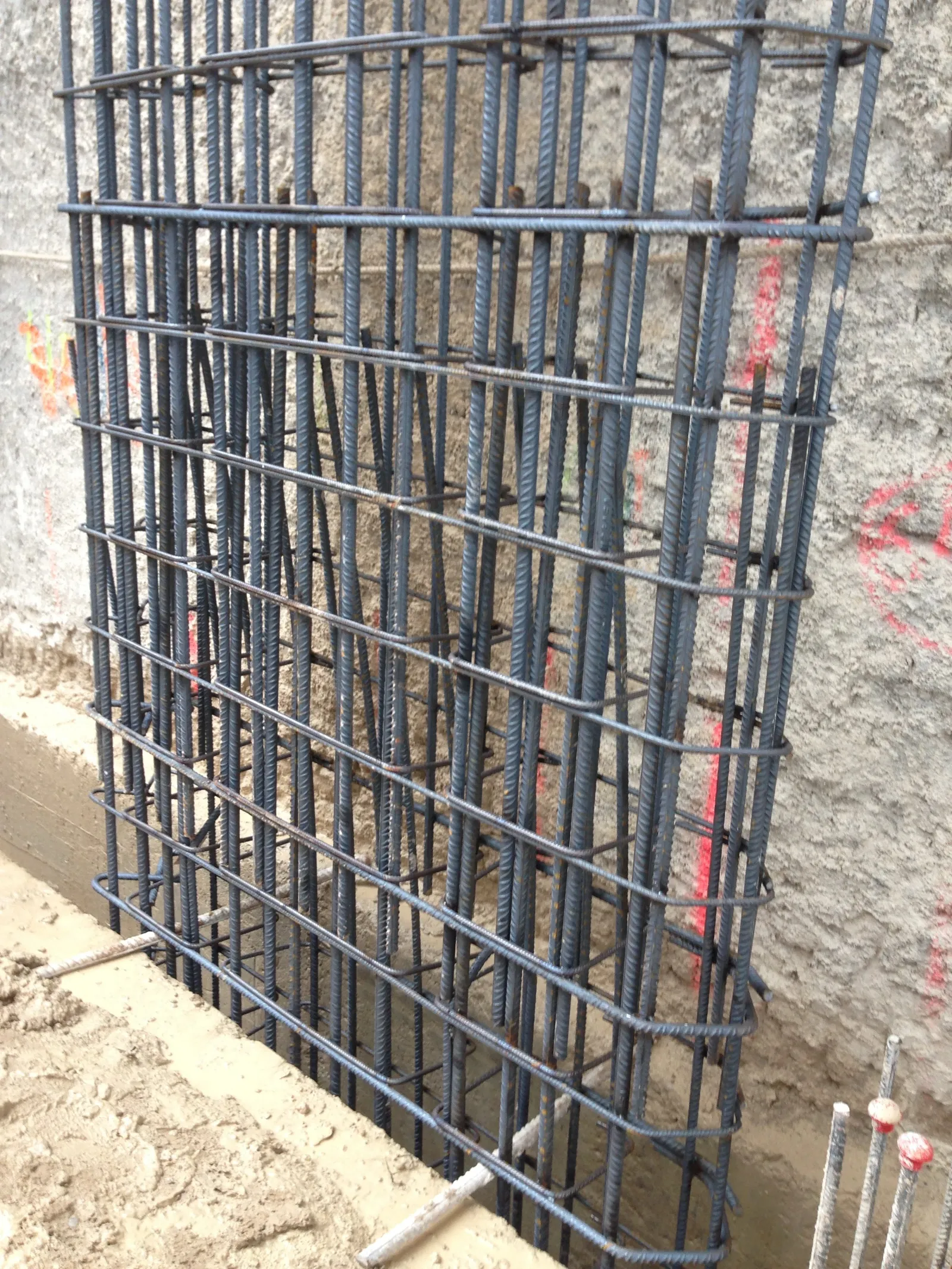

El detalle que retrata la obra: con 4,2 m de techo no se puede izar una jaula de armadura completa. Los paneles se armaron por tramos, empalmando las barras conforme avanzaba el armado. Es la clase de solución que no aparece en los catálogos: aparece cuando no hay alternativa.
El resultado
La obra se terminó en plazo, con la planta funcionando, y el foso aloja hoy el sistema para el que fue construido. El contexto sectorial completo —qué es un foso para el sistema Butina y qué exige un foso en industria cárnica— está documentado en el diccionario industrial de fosos.es y en fosos.es · industria cárnica.
Precedente técnico. Restricciones: altura libre imposible (4,2 m), nivel freático, producción en marcha, maquinaria inexistente y combinación simultánea de restricciones. Solución: maquinaria desarrollada ex profeso por PANTALLAX® y armado por tramos con barras empalmadas. Resultado: foso ejecutado en plazo con la planta activa. Aplicación futura: precedente reutilizable cuando la máquina que la obra necesita no existe. Ver también: muro pantalla bajo gálibo · en nave existente · método PANTALLAX · problemas complejos resueltos.
